작동원리

• 본 장치는 적외분광법에 의해 호기 중의 탄산가스에 함유되어 있는 ¹³C 탄산가스 비율의 변화량(△¹³C)을 측정하는 것이다. 측정원리는 적외영역에서 ¹²CO₂ 및 ¹³CO₂ 특이흡수의 차가 존재하는 것을 이용하고 있다. 즉, 얻어진 흡광도로부터 미리 설정되어 있는 검량선을 이용하여 ¹³CO₂ 및¹²CO₂의 농도로 변환하여 ¹³CO₂ 및 ¹²CO₂ 의 농도비를 구한 후, ¹³C 탄산가스 비율의 변화량 (△¹³C)을 구한다.

• 정격전압: AC 220V (본체 및 오토샘플러)
• 주파수: 50Hz/60Hz (본체 및 오토샘플러)
• 소비전력: 200VA (본체), 25VA (오토샘플러)
• 전기충격에 대한 보호형식 및 보호정도에 의한 분류: 1급 기기, 장착부 없음

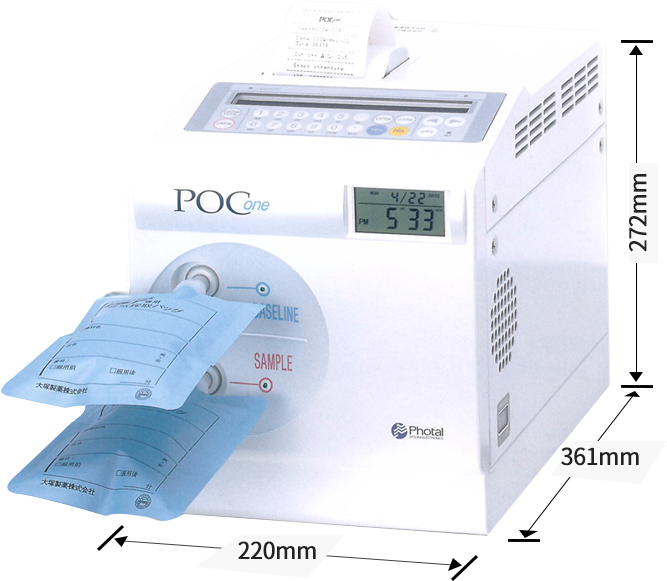

모양 및 구조 - 치수

•

  외형수치(본체 단체시)
  ① 높이 : 272mm±5%
  ② 넓이 : 220mm±5%
  ③ 폭 : 361mm±5%

  중량
  약 10kg

사용시 주의사항

• (1)

  본품에 대한 조작 훈련을 한 자 이외에는 장치를 사용하지 말것. (전문 지식이 없는 사람의 단독 사용을 금지)

• (2)

  장치를 설치할 때에는, 다음 사항에 주의할 것.

• • ①

    물이 닿지 않는 곳에 설치할 것.

  • ②

    기압, 온도, 습도, 통풍, 일광, 먼지, 염분, 황분, 등을 함유한 공기 등에 의해 악영향이 발생할 염려가 없는 장소에 설치할 것.

  • ③

    전파장해의 염려가 있는 곳, 전원사정이 나쁜 곳에는 설치하지 말 것.

  • ④

    경사, 진동, 충격(운반시를 포함)등, 안정상태에 주의할 것.

  • ⑤

    화학약품의 보관장소와 가스를 발생하는 장소에 설치하지 말 것.

  • ⑥

    강자장, 강전장이 없는 곳에 설치할 것.

  • ⑦

    전원의 주파수와 전압 및 허용전류치(또는 소비전력)에 주의할 것.

  • ⑧

    어스를 바르게 접속할 것.

  • ⑨

    설치장소 및 주위 온도에 대해서는, 다음 조건을 고려할 것.
    설치장소 : 실내설치 (직사일광이 비치지 않는 곳)
    주위온도 : 15~30℃ (급격한 온도변화가 없는 곳)

  • ⑩

    오토샘플러를 본체에 설치한 경우에는 배관 및 케이블을 바르게 접속 할것.

• (3)

  고장이 난 때에는 사용하지 말고 구입한 대리점에 연락할 것.

• (4)

  장치는, 개조하지 말 것.

• (5)

  트랩 카트리지는 분해하지 말 것. 사용이 끝난 트랩 카트리지는 의료용 폐기물로서 폐기할 것.

• (6)

  장치 및 부품은 1년마다 정기 점검을 하도록 할 것.

• (7)

  장시간 사용하지 않은 장치를 재사용할 때에는 사용 전에 반드시 장치가 정상적·안전하게 작동하는 것을 확인할 것.
